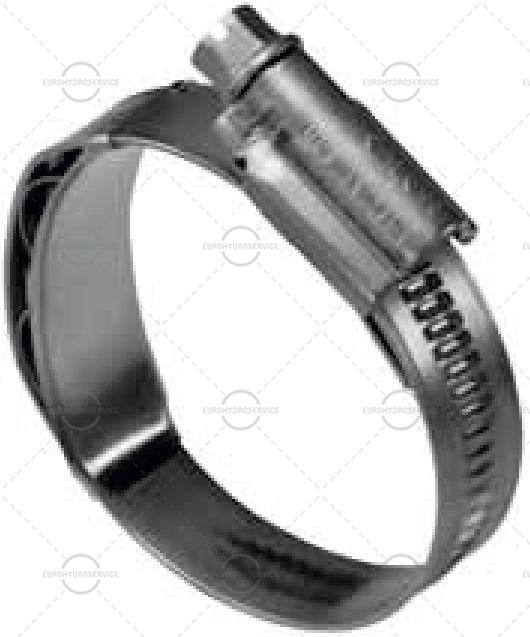

Хомут червячный с постоянным натяжением в основном предназначен для использования в автомобильной промышленности. Главное его отличие от стандартного червячного хомута Mikalor состоит в том, что во внутреннее кольцо первого вставлена пружина. Подпружиненная вставка поддерживает постоянное натяжение по всей окружности шланга при резких перепадах температуры или давления, предотвращая таким образом протечку, тем самым такой хомут с постоянным натяжением по эффективности значительно превосходит стандартные хомуты. По этой причине хомуты с постоянным натяжением гарантируют герметичное соединение шлангов, по которым перемещаются жидкости и газы.
Кроме того, края неперфорированной ленты, изготовленной холодной штамповкой, закруглены, защищая шланг от повреждений. ASFA-W4 CT червячные хомуты с постоянным натяжением полностью изготавливаются из нержавеющей стали (AISI 304), тем самым обеспечивая хорошую устойчивость к коррозии. Такой хомут полностью соответствует требованиям стандарта DIN 3017 и нормам содержания опасных веществ, установленных директивой ЕС 2002/95/ЕС от 1 июля 2006 года.
*Максимальное допустимое давление в шланге зависит от типа шланга и от геометрии соединения. Номинальный 0 без учёта подпружиненной вставки.
Хомут червячный постоянного натяжения ASFA “L” W4 CT (ширина ленты 9 мм)
|
Номинальный Ø |
Номер |
Ø Шланга |
L макс. |
s + 0,1 0 |
h макс. |
a + 0,3 |
b макс. |
Макс. крутящий момент* (Нм) |
Макс. давление* (Бар) |
Количество (MOQ) |
Упаковка |
|
|
mm |
дюймы | |||||||||||
|
20-32 |
25/32-1-1/4 |
59584-20-32 |
17-28 |
23,6 |
0,75 |
10,5 |
9 |
14 |
3,5 |
36 |
50 |
400 |
|
25-40 |
1-1-9/16 |
59584-25-40 |
22-36 |
25,6 |
0,75 |
10,5 |
9 |
14 |
3,5 |
32 |
50 |
400 |
|
30-45 |
1-3/16-1-3/4 |
59584-30-45 |
27-41 |
25,6 |
0,75 |
10,5 |
9 |
14 |
3,5 |
28 |
50 |
400 |
|
32-50 |
1-1/4-1-31/32 |
59584-32-50 |
29-46 |
25,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
24 |
50 |
200 |
|
40-60 |
1-9/16-2-3/8 |
59584-40-60 |
37-56 |
25,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
24 |
50 |
400 |
|
50-70 |
1-31 /32-2-3/4 |
59584-50-70 |
47-66 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
19 |
50 |
400 |
|
60-80 |
2-23/64-3-5/32 |
59584-60-80 |
57-76 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
17 |
50 |
50 |
|
70-90 |
2-3/4-3-35/64 |
59584-70-90 |
67-86 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
15 |
50 |
50 |
|
80-100 |
3-5/32-3-15/16 |
59584-91-00 |
77-96 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
13 |
25 |
200 |
|
90-110 |
3-15/16-4-23/32 |
59584-91-10 |
87-106 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
11 |
25 |
200 |
|
100-120 |
4-23/32-5-33/64 |
59584-92-20 |
97-116 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
10 |
25 |
200 |
|
110-130 |
5-33/64-6-19/64 |
59584-92-30 |
107-126 |
29,6 |
0,75 |
10,5 |
9 |
14 |
4,0 |
9 |
25 |
25 |
Винт: (AISI-304) Нержавеющая сталь
Лента и замок: Нержавеющая сталь X5CrNi1810 (DIN 1.4301) (AISI-304)
Пружинная вставка: (AISI-301) Нержавеющая сталь.
 |
 |
 |
