Конструкция замка на зажимном хомуте позволяет добиться высокой точности при установке. Это устройство вместе со складками материала создаёт на хомуте пружинящее усилие и позволяет поддерживать по всей окружности шланга постоянное давление.
Края ленты закруглены, чтобы не повредить шланг.
Зажимной хомут удобно использовать на сборочных линиях и в промышленности, так как его легко установить, и материал, из которого он изготовлен (AISI-304), отлично подходит для такого применения.

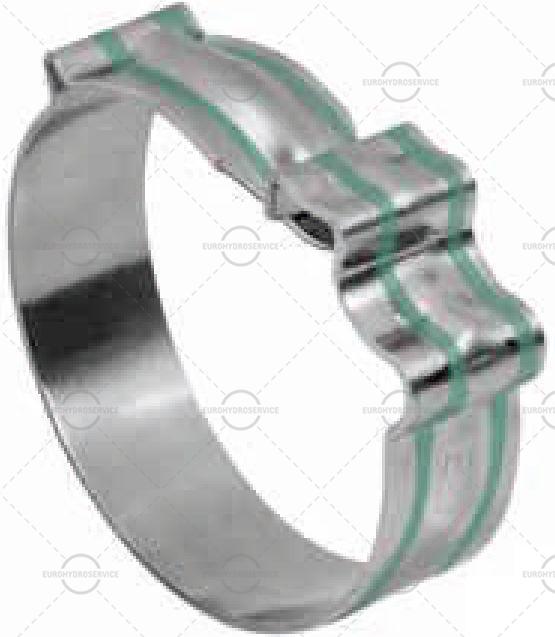

Хомут зажимной W4
|
Артикул |

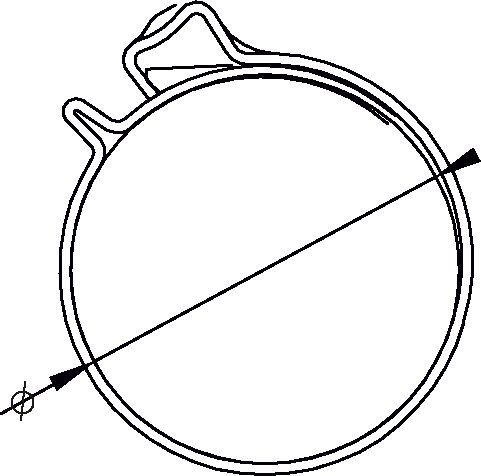

Ø Шланга |
Номер |
Цвет |

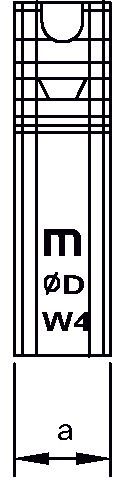

Ширина ленты |
Количество в |
Упаковка |
|
|
mm. мин.-макс |
дюймы мин.-макс. |
||||||
|
8 |
8,5-9,5 |
21/64-3/8 |
5470-00-08 |
желтый |
7 |
500 |
8000 |
|
9 |
9,5-10,5 |
^3/8-13/32 |
5470-00-09 |
фиолетовый |
7 |
500 |
8000 |
|
10 |
10,5-11,5 |
13/32-29/64 |
5470-00-10 |
нейтральный |
7 |
500 |
4000 |
|
11 |
11,5-12,5 |
29/64-31/64 |
5470-00-11 |
зеленый |
7 |
500 |
4000 |
|
12 |
12,5-14,0 |
12,5-35/64 |
5470-00-12 |
черный |
8 |
500 |
4000 |
|
13 |
13,5-15,0 |
^1-7/32-19/32 |
5470-00-13 |
желтый |
8 |
500 |
2000 |
|
14 |
14,5-16,0 |
37/64-5/8 |
5470-00-14 |
фиолетовый |
8 |
250 |
2000 |
|
15 |
15,5-17,0 |
39/64-43/64 |
5470-00-15 |
нейтральный |
8 |
250 |
2000 |
|
16 |
16,5-18,0 |
21/32-45/64 |
5470-00-16 |
зеленый |
8 |
250 |
2000 |
|
17 |
17,5-19,0 |
Д11/16-3/4 |
5470-00-17 |
черный |
8 |
250 |
2000 |
|
18 |
18,5-20,0 |
47/64-25/32 |
5470-00-18 |
желтый |
8 |
250 |
2000 |
|
19 |
19,5-21,0 |
49/64-53/64 |
5470-00-19 |
фиолетовый |
8 |
250 |
2000 |
|
20 |
20,5-22,0 |
13/16-55/64 |
5470-00-20 |
нейтральный |
8 |
250 |
2000 |
|
21 |
21,5-23,0 |
27/32-29/32 |
5470-00-21 |
зеленый |
8 |
250 |
2000 |
|
22 |
22,5-24,0 |
57/64-15/16 |
5470-00-22 |
черный |
8 |
250 |
2000 |
|
23 |
23,5-25,0 |
59/64-63/64 |
5470-00-23 |
желтый |
8 |
250 |
2000 |
|
24 |
24,5-26,0 |
31/32-1-1/32 |
5470-00-24 |
фиолетовый |
8 |
250 |
2000 |
Лента: AISI-304 (A2) Нержавеющая пружинная сталь.
 |
 |
 |
|

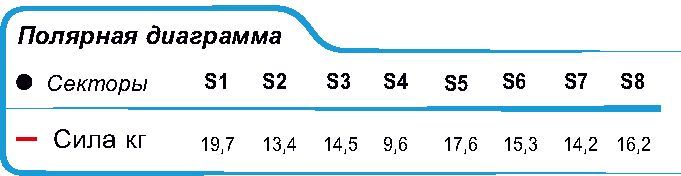

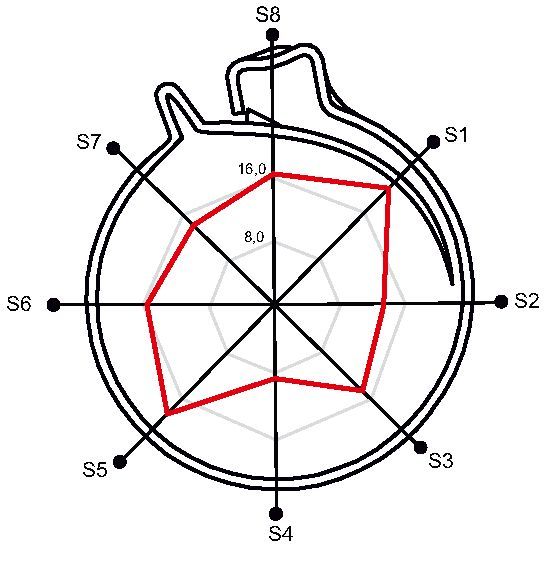

Крутящий момент / эффективность [Нм / даН] |
||
