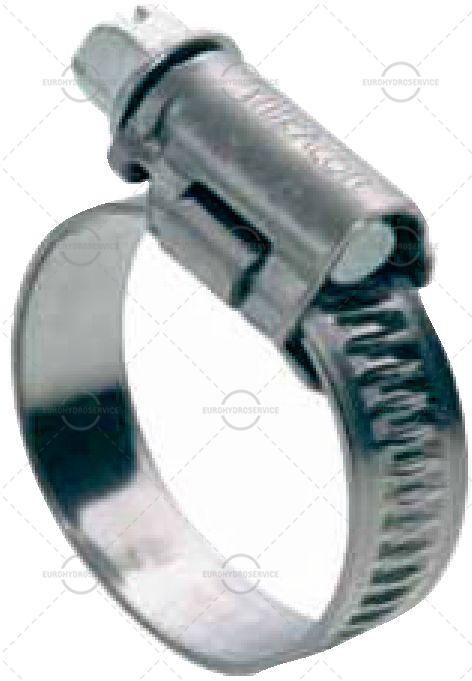

Благодаря уникальной конструкции замка хомут для шланга ASFA-L W3 обеспечивает превосходное крепление при небольших размерах. Ребристая лента выполнена холодной штамповкой. Для защиты шланга от повреждений нижняя сторона ленты сглажена, а на кромках сняты фаски.
Хомут для шланга ASFA-L W3 полностью соответствует требованиям стандарта DIN 3017 и нормам содержания опасных веществ, установленных директивой ЕС 2002/95/ЕС от 1 июля 2006 года. ASFA-L W3 специально рекомендован для использования в автомобильной промышленности.
*Максимальное допустимое давление в шланге зависит от типа шланга и от геометрии соединения. Запатентовано по всему миру.
Хомут для шланга ASFA-L W3 (ширина ленты 9 мм)
|

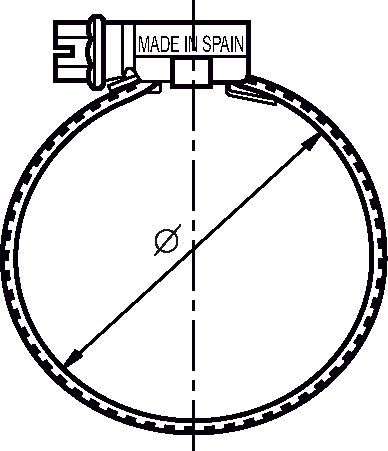

Ø Шланга |
Номер |

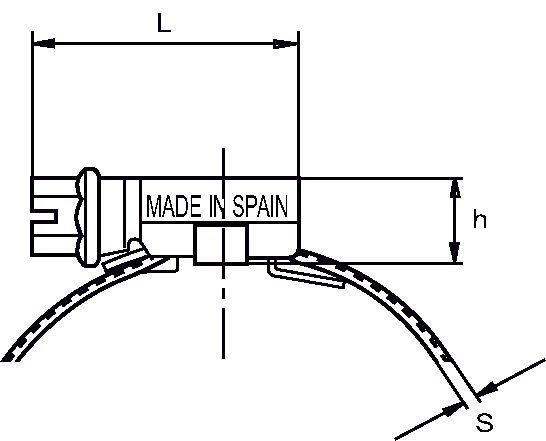

L макс. |
s + 0,1 0 |
h max. |

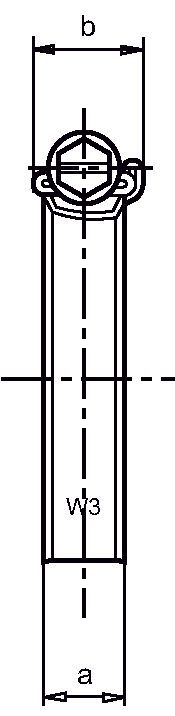

a + 0,3 |
b max. |
Макс. |
Макс. давление* |
Количество (MOQ) |
Упаковка |
|
|
mm |
дюймы |
||||||||||
|
8-16 |
5/16-5/8 |
5563-08-16 |
22,1 |
0,65 |
10,5 |
9 |
14,0 |
3,0 |
45 |
200 |
800 |
|
12-22 |
15/32-7/8 |
5563-12-22 |
22,1 |
0,65 |
10,5 |
9 |
14,0 |
3,0 |
45 |
200 |
800 |
|
16-27 |
5/8-1-1/16 |
59563-16-27 |
23,6 |
0,75 |
10,5 |
9 |
14,0 |
3,5 |
42 |
200 |
800 |
|
20-32 |
25/32-1-1/4 |
59563- 20-32 |
23,6 |
0,75 |
10,5 |
9 |
14,0 |
3,5 |
36 |
200 |
800 |
|
25-40 |
1-1-9/16 |
59563-25-40 |
25,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
32 |
100 |
800 |
|
30-45 |
1-3/16-1-3/4 |
59563-30-45 |
25,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
28 |
100 |
800 |
|
32-50 |
1-1/4-1-31/32 |
59563-32-50 |
25,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
24 |
100 |
800 |
|
40-60 |
1-9/16-2-3/8 |
59563-40-60 |
25,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
19 |
100 |
400 |
|
50-70 |
1-31/32-2-3/4 |
59563-50-70 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
17 |
100 |
100 |
|
60-80 |
2-3/8-3-1/8 |
59563-60-80 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
15 |
100 |
100 |
|
70-90 |
2-3/4-3-1/2 |
59563-70-90 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
13 |
50 |
400 |
|
80-100 |
3-1/8-3-15/16 |
59563-91-00 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
11 |
50 |
400 |
|
90-110 |
3-1/2-4-5/16 |
59563-91-10 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
10 |
25 |
200 |
|
100-120 |
3-15/16-4-23/32 |
59563-91-20 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
9 |
25 |
200 |
|
110-130 |
4-5/16-5-1/8 |
59563-91-30 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
8 |
25 |
25 |
|
120-140 |
4-23/32-5-1/2 |
59563-91-40 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
7 |
25 |
25 |
|
130-150 |
5-1/8-5-29/32 |
59563-91-50 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
6 |
25 |
25 |
|
140-160 |
5-1/2-6-5/16 |
59563-91-60 |
29,6 |
0,75 |
10,5 |
9 |
14,0 |
4,0 |
5 |
25 |
25 |
Винт: AISI-430 Нержавеющая сталь
Лента и замок: X6Cr17 Нержавеющая сталь (DIN 1.4016) (AISI-430).
 |
 |
 |
 |
|

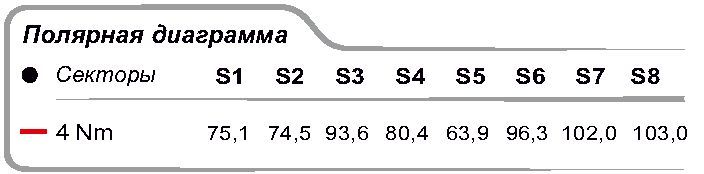

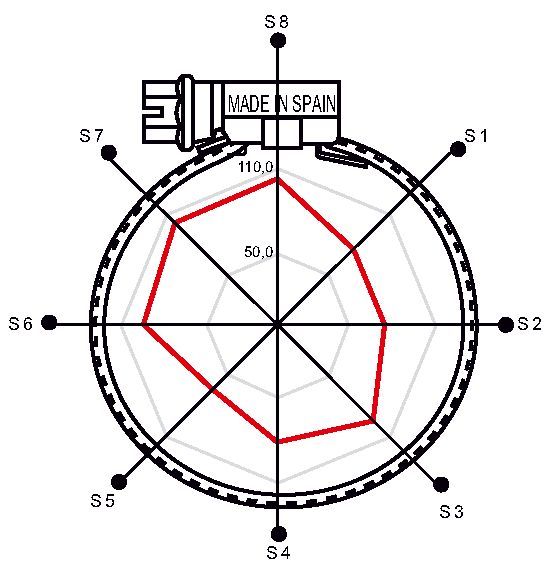

Крутящий момент / эффективность [Нм / даН] |
|||
