Мини-хомут Normal изготовлен из мягкой низкоуглеродистой стали, и при затягивании полоса плотно, но мягко обжимает шланг. Рекомендуется применять на шлангах, по которым под низким давлением перемещается газ.
Хомут Normal широко используется в автомобильной промышленности. Максимальное допустимое давление в шланге зависит от типа шланга и фитинга.

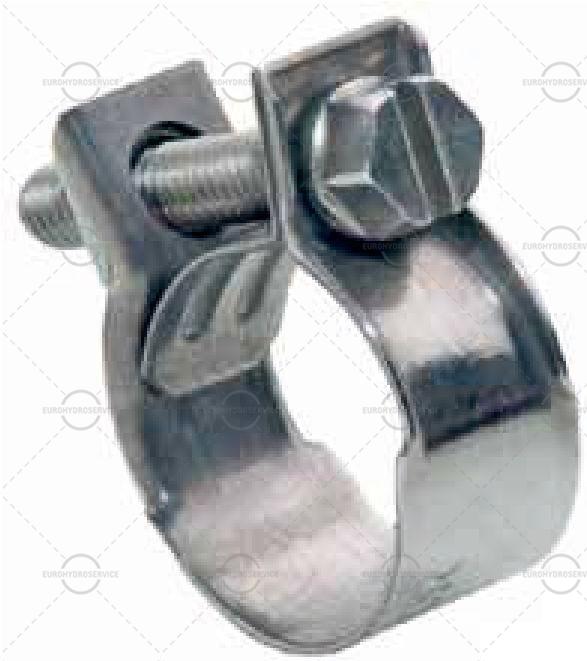

Мини-хомут “Normal” W1
|

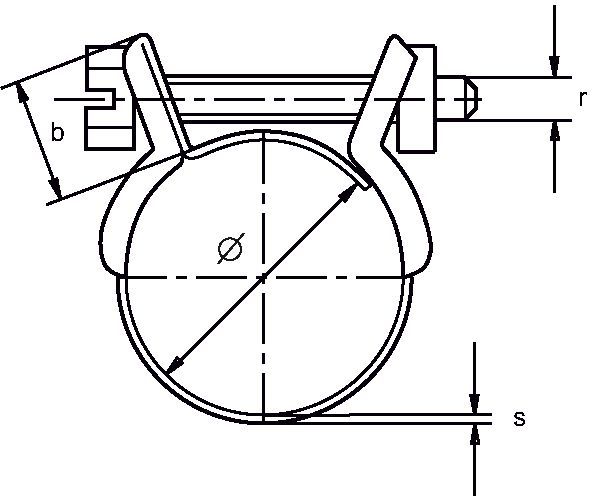

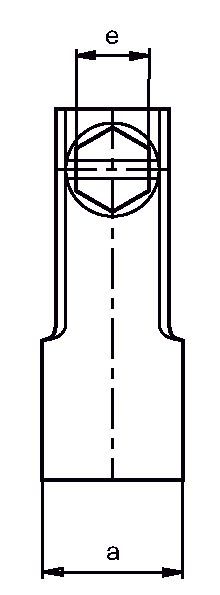

Ø Шланга |
Номер |
r |
e |
a |
b |
s |
Макс. крутящий момент* (Нм) |
Макс. давление* (Бар) |
Количество (MOQ) |
Упаковка |
|
|
mm |
дюймы |
||||||||||
|
6 |
15/64 |
5561-00-06 |
M3 |
5 |
8,4 |
9 |
0,5 |
0,4 |
15,0 |
100 |
1600 |
|
8 |
5/16 |
5561-00-08 |
M3 |
5 |
9 |
9 |
0,5 |
0,4 |
14,0 |
I 100 |
1600 |
|
9 |
23/64 |
5561-00-09 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
15,0 |
100 |
1600 |
|
9,5-10 |
3/8-25/64 |
5561-00-10 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
14,0 |
I 100 |
1600 |
|
10-11 |
25/64 -7/16 |
5561-00-11 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
13,0 |
100 |
1600 |
|
12-13 |
15/32-33/64 |
5561-00-13 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
12,5 |
I 100 |
1600 |
|
13-14 |
33/64-35/64 |
5561-00-14 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
12,5 |
100 |
1600 |
|
14-15 |
35/64-19/32 |
5561-00-15 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
12,0 |
I 100 |
1600 |
|
15-17 |
19/32-43/64 |
5561-00-17 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
12,0 |
100 |
1600 |
|
16-18 |
5/8-45/64 |
5561-00-18 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
Н 11,5 |
I 100 |
1600 |
|
18-20 |
45/64-25/32 |
5561-00-20 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
10,5 |
100 |
1600 |
|
19-21 |
3/4-53/64 |
5561-00-21 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
10,5 |
100 |
800 |
|
20-22 |
25/32-55/64 |
5561-00-22 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
10,5 |
100 |
800 |
|
22-25 |
55/64-63/64 |
5561-00-25 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
9,5 |
100 |
800 |
|
23-26 |
29/32-1-1/32 |
5561-00-26 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
9,0 |
100 |
800 |
|
25-28 |
63/64-1-7/64 |
5561-00-28 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
8,5 |
100 |
800 |
|
26-29 |
1-1/32-1-9/64 |
5561-00-29 |
M4 |
6 |
10 |
10 |
0,5 |
1,0 |
8,5 |
100 |
800 |
Screw: 6.6 strength Grey-white Cr3 zinc-plated Band: St 02Z (DIN 1.0226)
Nut: 6 strength white Cr3 zinc-plated.
 |
 |
 |
|
Крутящий момент / эффективность [Нм / даН] |
||
