5561 ХОМУТ ДЛЯ ШЛАНГА ЧЕРВЯЧНЫЙ W1 ИЗ 12ММ ЛЕНТЫ S

В хомуте ASFA-S W1 объединены замок новой конструкции, выдерживающий большой крутящий момент, и прочная 12-мм лента, которые вместе образуют особо прочный хомут для шланга.

Ребристая лента выполнена холодной штамповкой. Для защиты шланга от повреждений нижняя сторона ленты сглажена, а на кромках сняты фаски. Хомут для шланга ASFA-S W1 полностью соответствует требованиям стандарта DIN 3017 и нормам содержания опасных веществ, установленных директивой ЕС 20032/95/ЕС от 1 июля 2006 года.

Такой хомут идеально подходит для решения общих технических задач, где требуется прочный хомут по конкурентоспособной цене.

*Максимальное допустимое давление в шланге зависит от типа шланга и от геометрии соединения.

Запатентовано по всему миру.

Хомут для шланга ASFA - S W1 (ширина ленты 12 мм)

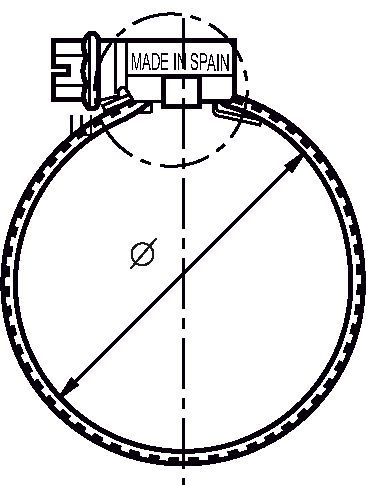

Ø Шланга

Номер
n° W1

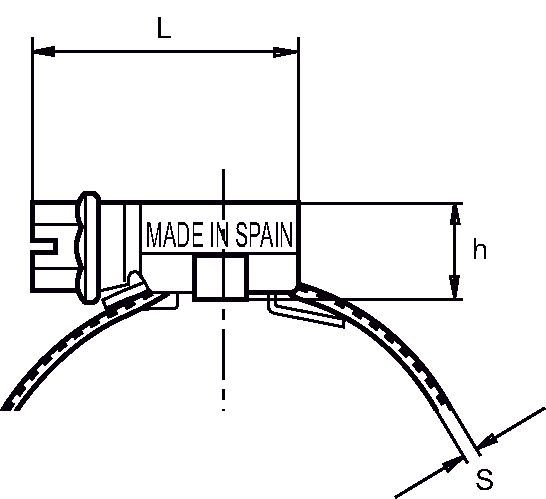

L

макс.

s + 0,1 0

h max.

a + 0,3
a - 0,2

b max.

Макс.
крутящий
момент* (Нм)

Макс. давление*
(Бар)

Количество
в коробке

(MOQ)

Упаковка

mm

дюймы

16-27

5/8-1-1/16

5561-16-27

29,6

0,8

11

12,2

18,8

4,2

45,0

50

400

20-32

25/32-1-1/4

5561-20-32

29,6

0,8

11

12,2

18,8

5,2

45,0

50

400

25-40

1-1-9/16

5561-25-40

29,6

0,8

11

12,2

18,8

5,2

40,0

50

400

30-45

1-3/16-1-3/4

5561-30-45

29,6

0,8

11

12,2

18,8

5,2

35,0

50

400

32-50

1-1/4-1-31/32

5561-32-50

29,6

0,8

11

12,2

18,8

6,0

35,0

50

400

40-60

1-9/16-2-3/8

5561-40-60

29,6

0,8

11

12,2

18,8

6,0

30,0

50

400

50-70

1-31/32-2-3/4

5561-50-70

31,6

0,8

11

12,2

18,8

6,8

25,0

50

400

60-80

2-3/8-3-1/8

5561-60-80

31,6

0,8

11

12,2

18,8

6,8

20,0

50

50

70-90

2-3/4-3-1/2

5561-70-90

31,6

0,8

11

12,2

18,8

6,8

17,0

50

50

80-100

3-1/8-3-15/16

5561-91-00

31,6

0,8

11

12,2

18,8

6,8

14,0

25

200

90-110

3-1/2-4-5/16

5561-91-10

31,6

0,8

11

12,2

18,8

6,8

12,0

25

200

100-120

3-15/16-4-23/32

5561-91-20

31,6

0,8

11

12,2

18,8

6,8

10,0

25

200

110-130

4-5/16-5-1/8

5561-91-30

31,6

0,8

11

12,2

18,8

6,8

8,0

25

25

120-140

4-23/32-5-1/2

5561-91-40

34,6

0,8

11

12,2

18,8

6,8

7,0

25

25

130-150

5-1/8-5-29/32

5561-91-50

34,6

0,8

11

12,2

18,8

6,8

6,0

25

25

140-160

5-1/2-6-5/16

5561-91-60

34,6

0,8

11

12,2

18,8

6,8

5,0

25

25

150-170

5-29/32-6-11/16

5561-91-70

34,6

0,8

11

12,2

18,8

6,8

4,0

25

25

160-180

6-5/16-7-3/32

5561-91-80

34,6

0,8

11

12,2

18,8

6,8

3,0

25

25

170-190

6-11/16-7-15/32

5561-91-90

34,6

0,8

11

12,2

18,8

6,8

2,0

10

10

180-200

7-3/32-7-7/8

5561-92-00

34,6

0,8

11

12,2

18,8

6,8

2,0

10

10

190-210

7-31/64-8-17/64

5561-92-10

34,6

0,8

11

12,2

18,8

6,8

1,8

10

10

200-220

7-7/8-8-21/32

5561-92-20

34,6

0,8

11

12,2

18,8

6,8

1,8

10

10

210-230

8-17/64- 9-1/16

5561-92-30

34,6

0,8

11

12,2

18,8

6,8

1,6

10

10

220-240

8-21/32-9-29/64

5561-92-40

34,6

0,8

11

12,2

18,8

6,8

1,6

10

10

Винт: Qst 36-3 Низкоуглеродистая сталь (DIN 1.0213) Серебристо-белая оцинковка Cr3

Лента и замок: Оцинкованная сталь S/EN 10292 (DIN 1.0935).

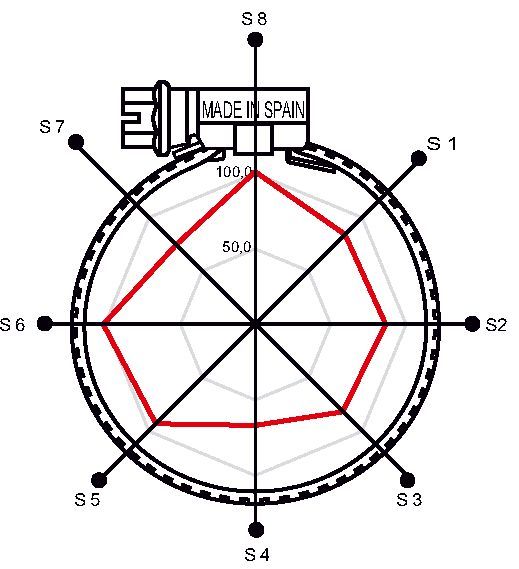

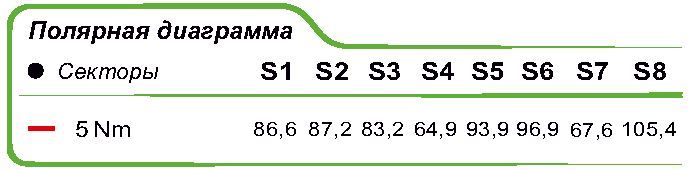

Крутящий момент / эффективность [Нм / даН]
