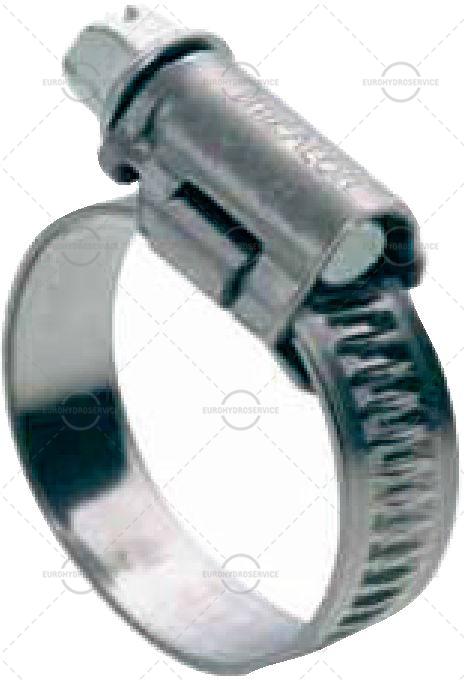

5564, 59564 ХОМУТ ДЛЯ ШЛАНГА ЧЕРВЯЧНЫЙ W4 ИЗ 9 ММ ЛЕНТЫ L

Благодаря уникальной конструкции замка хомут для шланга ASFA-L W4 обеспечивает превосходное крепление при небольших размерах.

Ребристая лента выполнена холодной штамповкой. Для защиты шланга от повреждений нижняя сторона ленты сглажена, а на кромках сняты фаски.

Хомут для шланга ASFA-L W4 полностью соответствует требованиям стандарта DIN 3017 и нормам содержания опасных веществ, установленных директивой ЕС 20032/95/ЕС от 1 июля 2006 года. Такой хомут идеально подходит для использования на море, так как нержавеющая сталь AISI- 304, из которой он изготовлен, обладает очень высокой устойчивостью к коррозии.

*Максимальное допустимое давление в шланге зависит от типа шланга и от геометрии соединения. Запатентовано по всему миру.

Хомут для шланга ASFA-L W4 (ширина ленты 9 мм)

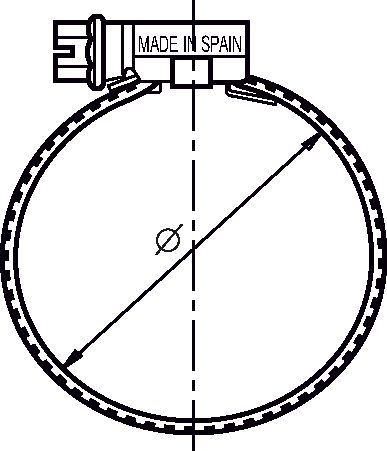

Ø Шланга

Номер
n° W4

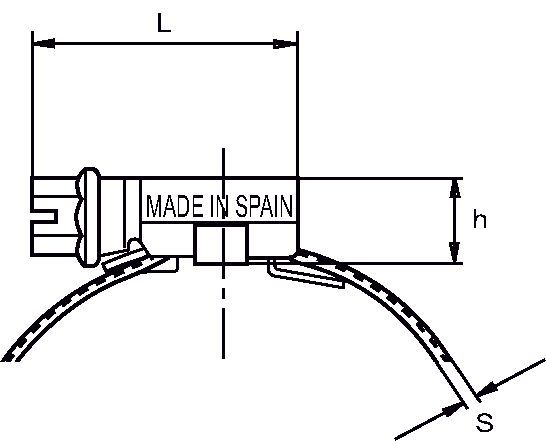

L

макс.

s + 0,1 0

h max.

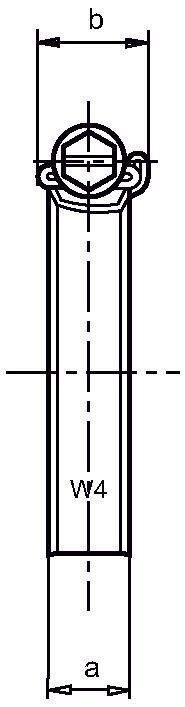

a + 0,3
a - 0,2

b max.

Макс.
крутящий
момент* (Нм)

Макс. давление*
(Бар)

Количество
в коробке

(MOQ)

Упаковка

mm

дюймы

8-12

5/16-15/32

5564-08-12

17,5

0,65

8,4

7

10,9

1,5

30

200

800

8-16

5/16-5/8

5564-08-16

22,1

0,65

10,5

9

14,0

3,0

45

200

800

12-22

15/32-7/8

5564-12-22

22,1

0,65

10,5

9

14,0

3,0

45

200

800

16-27

5/8-1-1/16

59564-16-27

23,6

0,75

10,5

9

14,0

3,5

42

200

800

20-32

25/32-1-1/4

59564-20-32

23,6

0,75

10,5

9

14,0

3,5

36

200

800

25-40

1-1-9/16

59564-25-40

25,6

0,75

10,5

9

14,0

4,0

32

100

800

30-45

1-3/16-1-3/4

59564-30-45

25,6

0,75

10,5

9

14,0

4,0

28

100

800

32-50

1-1/4-1-31/32

59564-32-50

25,6

0,75

10,5

9

14,0

4,0

24

100

800

40-60

1-9/16-2-3/8

59564-40-60

25,6

0,75

10,5

9

14,0

4,0

19

100

400

50-70

1-31/32-2-3/4

59564-50-70

29,6

0,75

10,5

9

14,0

4,0

17

100

100

60-80

2-3/8-3-1/8

59564-60-80

29,6

0,75

10,5

9

14,0

4,0

15

100

100

70-90

2-3/4-3-1/2

59564-70-90

29,6

0,75

10,5

9

14,0

4,0

13

50

400

80-100

3-1/8-3-15/16

59564-91-00

29,6

0,75

10,5

9

14,0

4,0

11

50

400

90-110

3-1/2-4-5/16

59564-91-10

29,6

0,75

10,5

9

14,0

4,0

10

25

200

100-120

3-15/16-4-23/32

59564-91-20

29,6

0,75

10,5

9

14,0

4,0

9

25

200

110-130

4-5/16-5-1/8

59564-91-30

29,6

0,75

10,5

9

14,0

4,0

8

25

25

120-140

4-23/32-5-1/2

59564-91-40

29,6

0,75

10,5

9

14,0

4,0

7

25

25

130-150

5-1/8-5-29/32

59564-91-50

29,6

0,75

10,5

9

14,0

4,0

6

25

25

140-160

5-1/2-6-5/16

59564-91-60

29,6

0,75

10,5

9

14,0

4,0

5

25

25

Винт: AISI-304 Cu (A2) Нержавеющая сталь

Лента и замок: X5CrNi1810 Нержавеющая сталь (DIN 1.4301) (AISI 304) (A2).

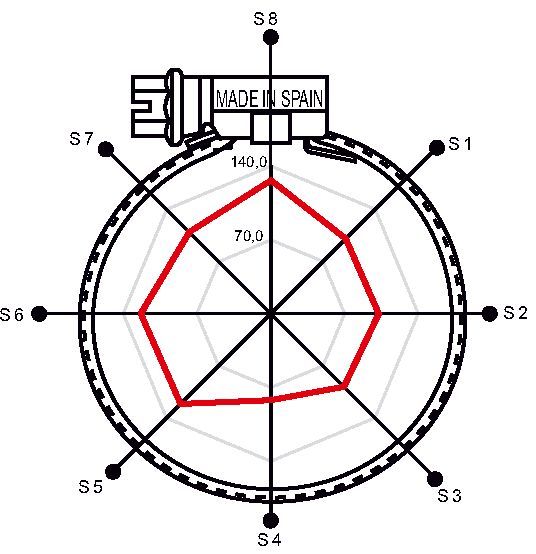

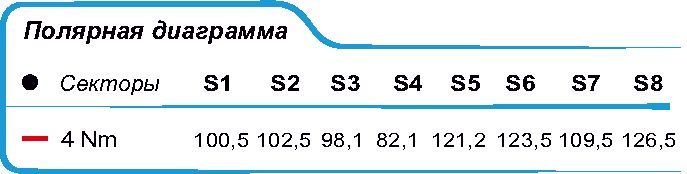

Крутящий момент / эффективность [Нм / даН]
