TСерия Supra является естественным продолжением хомутов Super W1. Совершенно новое решение – шарнирный мост – позволяет устанавливать хомут Supra W2 в самых сложных положениях, не снимая шланга. Мост можно открыть и снова закрыть прямо на месте, не сдвигая других деталей хомута. Так значительно облегчается установка. На кромке ленты снята фаска, защищая шланг от повреждения.
Хомут Supra W2 полностью соответствует требованиям по содержанию опасных веществ, установленным директивой ЕС 20032/95/ЕС от 1 июля 2006 года. Болт повышенной прочности, разработанный и изготовленный компанией Mikalor специально для этого хомута, вместе с крепёжной гайкой и шайбой помогут закрепить шланги на самых ответственных участках. Именно этот хомут выбирают профессионалы из автомобильной промышленности и сельского хозяйства, а также из других отраслей, где требуется превосходный и очень надёжный хомут.
* Специальные диаметры по запросу заказчика
*Максимальное допустимое давление в шланге зависит от типа шланга и от геометрии соединения.
Запатентовано по всему миру.
|

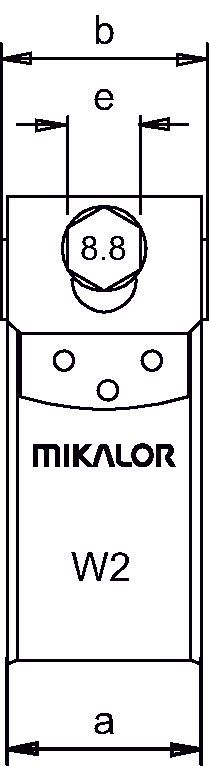

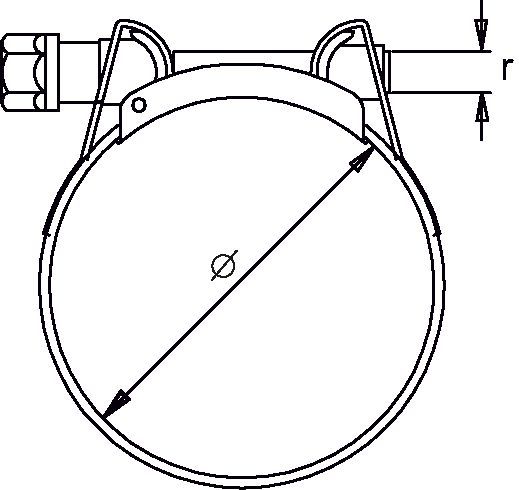

Ø Шланга |
Номер |
r |
e |
a |
b |
Макс. крутящий |
Макс. давление* |
Количество (MOQ) |
Упаковка |
|
|
mm |
дюймы |
|||||||||
|
17-19 |
11/16-3/4 |
5567-250-19 |
M6 |
8 |
18+02 |
20 |
10 |
45 |
50 |
400 |
|
19-21 |
3/4-53/64 |
5567-250-21 |
M6 |
8 |
18+02 |
19 ,8 |
10 |
45 |
50 |
400 |
|
21-23 |
53/64-29/32 |
5567-250-23 |
M6 |
8 |
18+02 |
20 |
10 |
45 |
50 |
400 |
|
23-25 |
29/32-1 |
5567-250-25 |
M6 |
8 |
18+02 |
19,8 |
10 |
45 |
50 |
400 |
|
25-27 |
1-1-1/16 |
5567-250-27 |
M6 |
8 |
18+02 |
20 |
10 |
45 |
50 |
400 |
|
27-29 |
1-1/16-15/32 |
5567-250-29 |
M6 |
8 |
18+02 |
19,8 |
10 |
45 |
50 |
200 |
|
29-31 |
1-5/32-1-7/32 |
5567-250-31 |
M7 |
10 |
20+03 |
22 |
13 |
40 |
50 |
50 |
|
31-34 |
17/32-1-11/32 |
5567-250-34 |
M7 |
10 |
20+03 |
22 |
13 |
40 |
50 |
50 |
|
34-37 |
1-11/32-1-29/64 |
5567-250-37 |
M7 |
10 |
20+03 |
22 |
13 |
40 |
50 |
50 |
|
37-40 |
1-29/64-19/16 |
5567-250-40 |
M7 |
10 |
20+03 |
22 |
13 |
40 |
50 |
50 |
|
40-43 |
1-9/16-1-11/16 |
5567-250-43 |
M7 |
10 |
20+03 |
22 |
13 |
40 |
50 |
50 |
|
43-47 |
1-11/16-1-27/32 |
5567-250-47 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
50 |
50 |
|
47-51 |
1-27/32-2-1/64 |
5567-250-51 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
50 |
50 |
|
51-55 |
2-1/64-2-11/64 |
5567-250-55 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
25 |
25 |
|
55-59 |
2-11/64-2-21/64 |
5567-250-59 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
25 |
25 |
|
59-63 |
2-21/64-2-31/64 |
5567-250-63 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
25 |
25 |
|
63-68 |
2-31/64-2-11/16 |
5567-250-68 |
M7 |
10 |
20+03 |
22 |
16 |
36 |
25 |
25 |
|
68-73 |
2-11/16-3-7/8 |
5567-250-73 |
M8 |
13 |
25+04 |
27,5 |
30 |
28 |
25 |
25 |
|
73-79 |
3-7/8-3-7/64 |
5567-250-79 |
M8 |
13 |
25+04 |
28 |
30 |
28 |
25 |
25 |
|
79-85 |
3-7/64-3-11/32 |
5567-250-85 |
M8 |
13 |
25+04 |
27,5 |
30 |
28 |
25 |
25 |
|
85-91 |
3-11/32-3-37/64 |
5567-250-91 |
M8 |
13 |
25+04 |
27,5 |
30 |
20 |
25 |
25 |
|
91-97 |
3-37/64-3-13/16 |
5567-250-97 |
M8 |
13 |
25+04 |
27,5 |
30 |
20 |
25 |
25 |
|
97-104 |
3-13/16-4-3/32 |
5567-251-04 |
M8 |
13 |
25+04 |
27,5 |
30 |
20 |
25 |
25 |
|
104-112 |
4-3/32-4-3/8 |
5567-251-12 |
M8 |
13 |
25+04 |
27,5 |
30 |
12 |
25 |
25 |
|
112-121 |
4-3/8-4-49/64 |
5567-250-21 |
M8 |
13 |
25+04 |
27,5 |
30 |
12 |
25 |
25 |
|
121-130 |
4-49/64-5-1/8 |
5567-251-30 |
M8 |
13 |
25+04 |
27,5 |
30 |
12 |
25 |
25 |
|
130-140 |
5-1/8-5-33/64 |
5567-251-40 |
M10 |
15 |
28+04 |
31 |
45 |
9 |
10 |
10 |
|
140-150 |
5-33/64-5-29/32 |
5567-251-50 |
M10 |
15 |
28+04 |
31 |
45 |
9 |
10 |
10 |
|
150-162 |
5-29/32-6-3/8 |
5567-251-62 |
M10 |
15 |
28+04 |
31 |
45 |
9 |
10 |
10 |
|
162-174 |
6-3/8-6-7/8 |
5567-251-74 |
M10 |
15 |
28+04 |
31 |
45 |
6 |
10 |
10 |
|
174-187 |
6-7/8-7-23/64 |
5567-251-87 |
M10 |
15 |
28+04 |
31 |
45 |
6 |
10 |
10 |
|
187-200 |
7-23/64-7-7/8 |
5567-252-00 |
M10 |
15 |
28+04 |
31 |
45 |
6 |
10 |
10 |
|
200-213 |
7-7/8-8-25/64 |
5567-252-13 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
213-226 |
8-25/64-8-57/64 |
5567-252-26 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
226-239 |
8-57/64-9-13/32 |
5567-252-39 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
239-252 |
9-13/32-9-59/64 |
5567-252-52 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
252-265 |
9-59/64-10-7/16 |
5567-252-56 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
265-278 |
10-7/16-10-151/6 |
5567-252-78 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
278-291 |
10-15/16-11-29/64 |
5567-252-91 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
291-304 |
11-29/64-11-31/32 |
5567-253-04 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
304-317 |
11-31/32-12-31 /64 |
5567-253-17 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
317-330 |
12-31/64-12-63/64 |
5567-253-30 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
330-343 |
12-63/64-13-1/2 |
5567-253-43 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
343-356 |
13-1/2-14-1/64 |
5567-253-56 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
356-369 |
14-1/64-14-17/32 |
5567-253-69 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
369-382 |
14-17/32-15-3/64 |
5567-253-82 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
382-395 |
15-3/64-15-35/64 |
5567-253-95 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
|
395-408 |
15-35/64-16-1/16 |
5567-254-08 |
M10 |
15 |
28+04 |
31 |
45 |
3 |
10 |
10 |
Лента и мостик: X6Cr17 Нержавеющая сталь (DIN 1.4016) (AISI-430)
Болт: Qst 36-3 Низкоуглеродистая сталь (DIN 1.0213) Серебристо-белая оцинковка Cr3.
 |
 |
 |
|

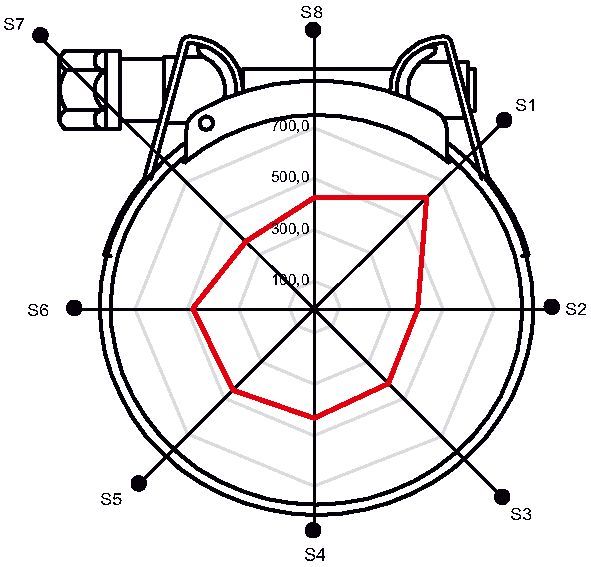

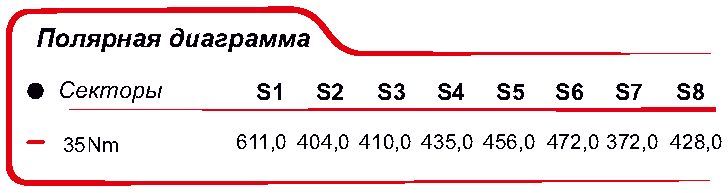

Крутящий момент / эффективность [Нм / даН] |
||
